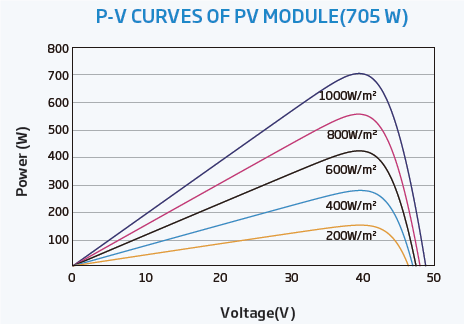

بررسی نمودارهای توان، جریان و ولتاژ در دیتاشیت پنل ها

شرایط STC (Standard Test Condition) : وضعیت تابشی 1000W/m²در دمای 25 درجه سانتی گراد و جرم هوا 1.5

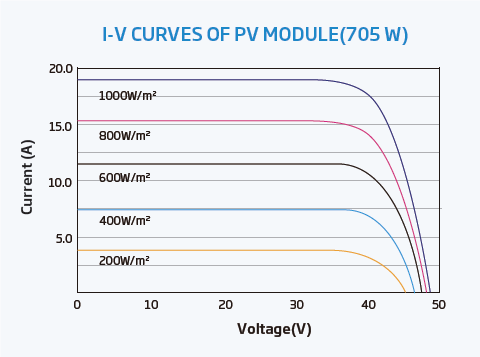

همچنین لازم به ذکر است در شرایط تابشی مختلف جریان متفاوتی خواهیم داشت ولی ولتاژ تقریبا ثابت و حدود 50 ولت است.

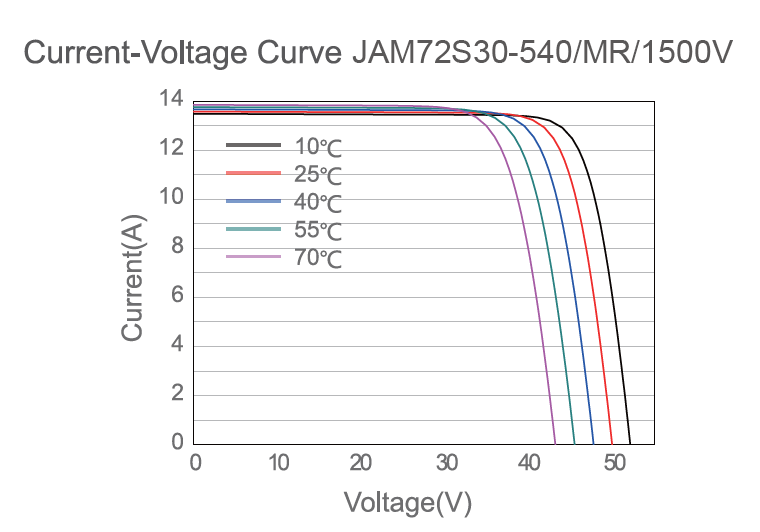

افزایش دما در جریان خروجی پنل تاثیرگذار نیست اما باعث کاهش ولتاژ خروجی پنل می گردد. توان که برابر حاصلضرب جریان در ولتاژ است نیز با افزایش دما کاهش خواهد یافت.

در نمودار زیر که مربوط به پنل های شرکت Jasolar است این موضوع به وضوح بیان گردیده است.

در واقع شدت تابش خورشید رابطه مستقیم با جریان و کاهش دما رابطه مستقیم با ولتاژ دارد.
